船舶如何通过三峡五级船闸

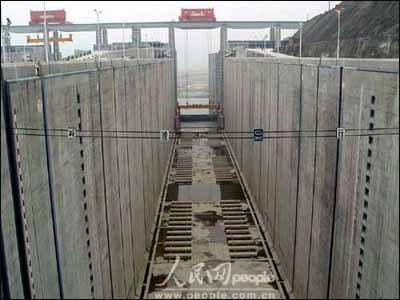

船闸闸室:三峡共有10个闸室,每个闸室有效长度280米,净宽34米,可过万吨级船队,年单向通航能力5000万吨。
6月10日,三峡蓄水将达到135米水位。这意味着三峡永久船闸试通航的条件已经具备,二次截流以来的翻坝运输方式随着试通航即将结束。
三峡大坝建成后,长江航运主要靠船闸来进行。那么,三峡永久船闸究竟是什么样?船舶又是如何通过世界最大的船闸的?
三峡船闸位于海拔262.48m的坛子岭左侧,是在花岗岩山体中开挖形成的人工航道,最大挖深176m,航线总长6442m,由上游引航道(2113米)、闸室主体段(1621m)、下游引航道(2708m)、地下输水系统和山体排水系统等组成,是目前世界上水头最高(113m)、级数最多,技术最复杂、规模最大的船闸。
目前,三峡蓄水135米水位和下游的落差达到70多米,而到2009年蓄水到175米时,水位落差达113米,采用连续梯级船闸可以将上百米水位差分级减小。船舶从上游过坝下行,打开第一号闸室的上闸门,使闸内水位与上游水位齐平,船进入,关闭下闸门,从闸内放水,与第二号闸室水位齐平时,打开下闸门,船舶驶入第二号闸室。依次类推,直驶入下游。如果船由下游向上驶,上述过程相反。通过一次五级船闸,大约需要2-3个小时。

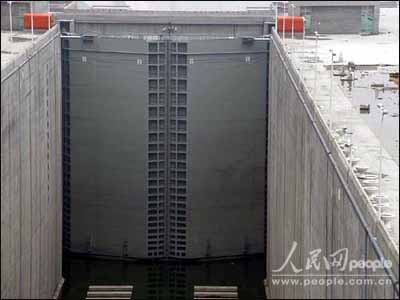

紧闭的闸门。五级船闸共有12道闸首24扇钢铁巨门,每扇门高38.5米、宽40.4米,重达1700吨,相当于4个蓝球场大。闸门呈“人”字状开启,渗水率低于每秒0.03立方米。

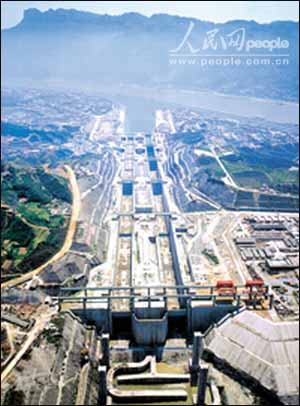

三峡双线五级船闸。

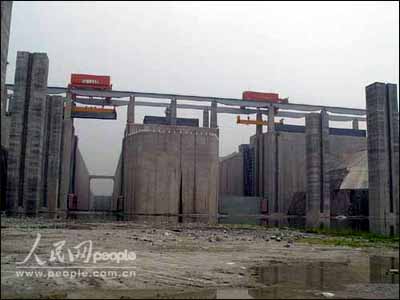

引水航道尽处的船闸闸首。
